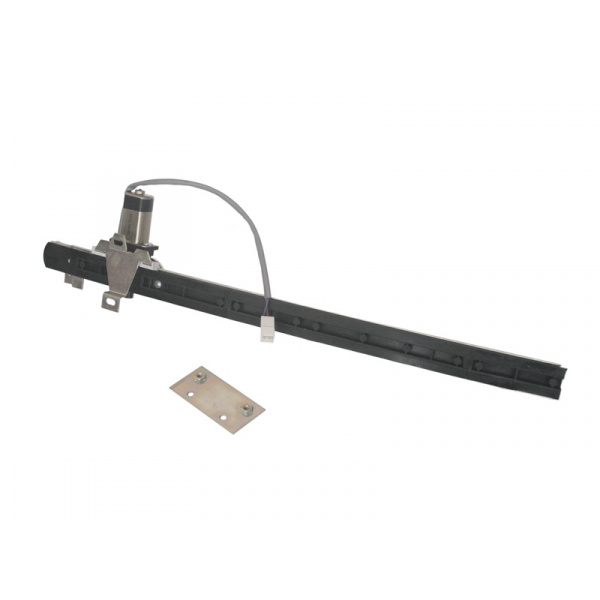

электростеклоподъёмники Г-3302, 3221, 2752, 2217 к-т. (с проводкой и кнопками) "Форвард" Ижевск

Электростеклоподъёмники «ФОРВАРД» R151 и R151-01 (далее — стеклоподъёмники) предназначены для установки в боковые двери автомобиля ГАЗ 3302 и модификаций при наличии на автомобиле электропроводки, с помощью которой подключаются электрические стеклоподъёмники. В случае отсутствия установленной электропроводки стеклоподъёмники рекомендуется использовать совместно с комплектом электромонтажным R151К. Комплектность Электростеклоподъёмник R151 правый — 1 шт. Электростеклоподъёмник R151-01 левый — 1 шт. Заглушка декоративная — 2 шт. Фиксатор заглушки — 2 шт. Винт самонарезающий крепления заглушки — 2 шт. * Пластина переходная — 2 шт. *Болт М6 со стопорной юбкой — 4 шт. *Используются только для дверей с уменьшенным межцентровым расстоянием между гайками приварными кронштейна стекла. Указания по монтажу Рисунок 1 Рисунок 2 Монтажник должен обладать достаточной квалификацией для установки стеклоподъёмников в дверь. Определить левый или правый стеклоподъёмник можно по этикеткам. Стеклоподъёмники устанавливают при демонтированной декоративной панели двери в отверстия, предназначенные для направляющих заменяемых стеклоподъёмников. Для крепления стеклоподъёмников к панели двери и их ведущих пластин к кронштейнам стекол применяют крепёжные детали заменяемых стеклоподъёмников. При необходимости (изменена конструкция двери) используют пластины переходные. Ориентация стеклоподъёмников в двери (вид из салона на правую дверь, левый — зеркально) согласно рис. 1. Монтаж на модифицированную дверь показан на рис. 2. Правильность направления перемещения стекла контролируют пробными включениями стеклоподъёмников. При необходимости гнезда в колодке меняют местами. Заглушки декоративные используют для установки на декоративные панели дверей в отверстия для осей ручек механических стеклоподъёмников и крепят винтами самонарезающими.
